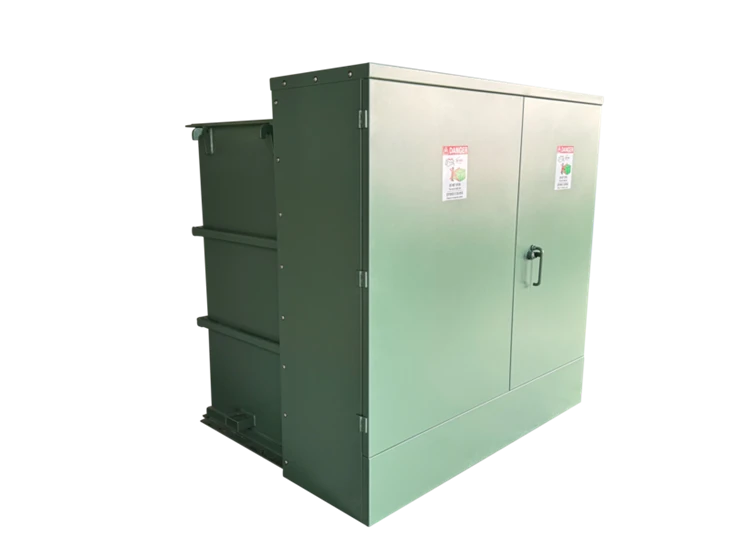

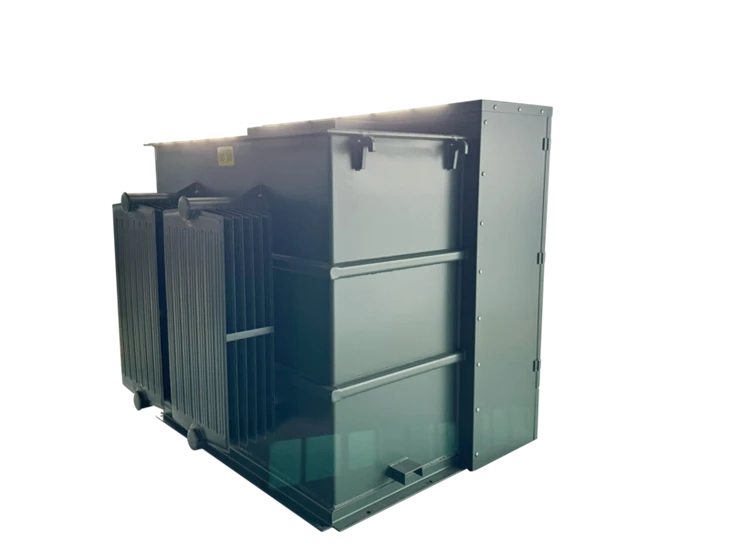

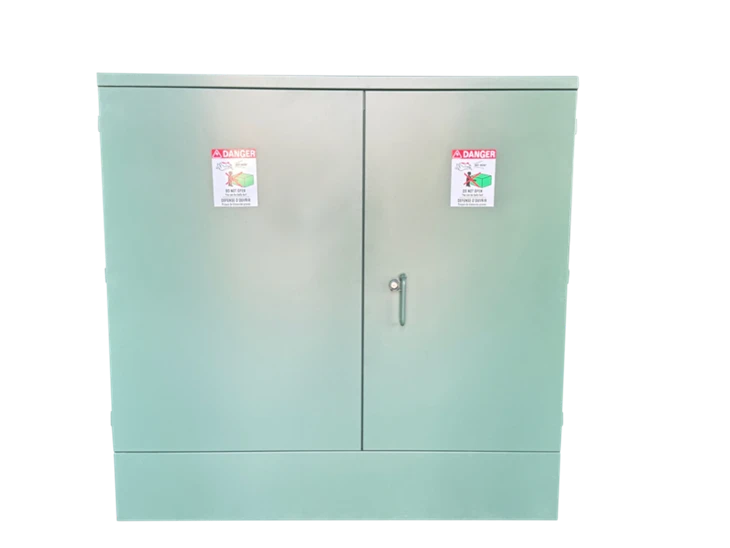

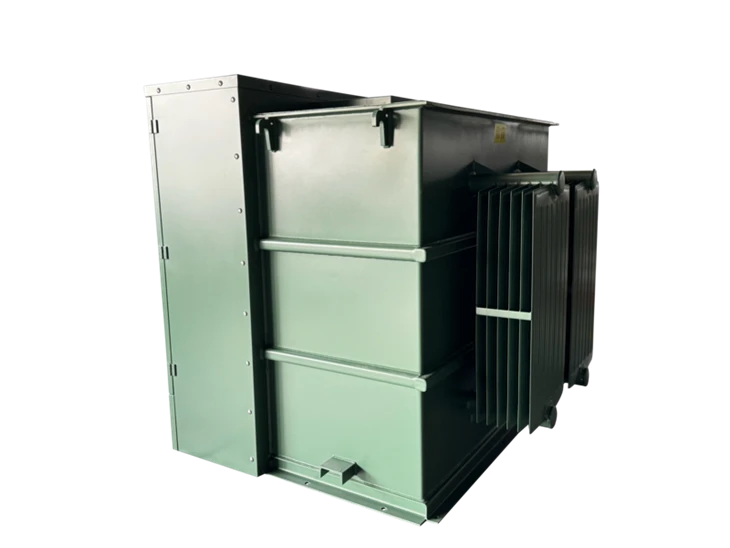

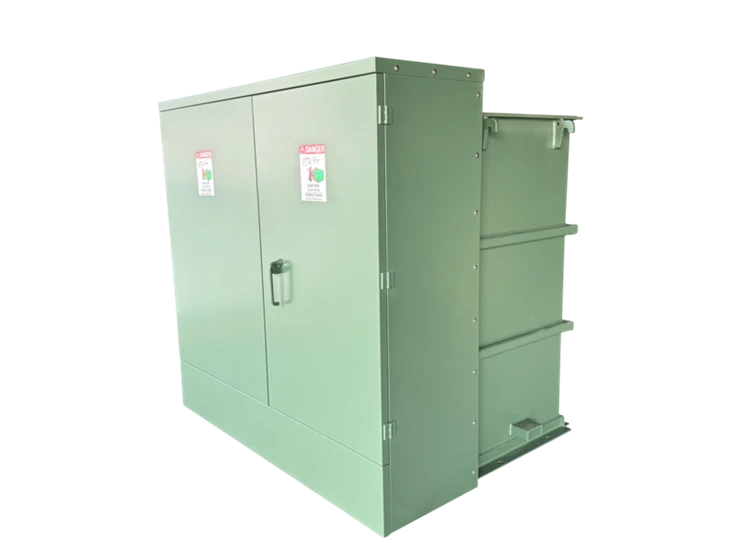

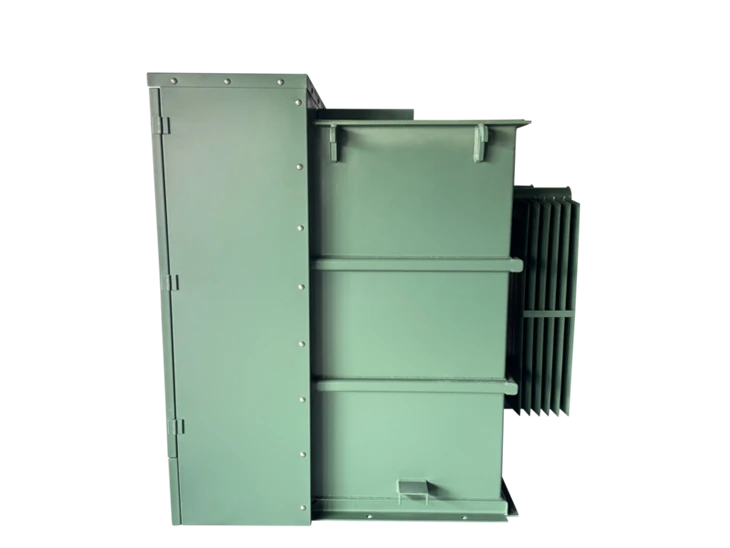

1000 kVA ಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್-13.2/0.48 kV|ಯುಎಸ್ಎ 2025

ಮೂರು{0}}ಹಂತದ ಮೂರು-ಕಾಲಮ್ ಕೋರ್ ಮೂರು ಲಂಬವಾಗಿ ಜೋಡಿಸಲಾದ ಕಾಲಮ್‌ಗಳನ್ನು ಒಳಗೊಂಡಿದೆ, ಪ್ರತಿಯೊಂದೂ ವಿದ್ಯುತ್ ಶಕ್ತಿಯ ಹಂತಕ್ಕೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ. ಈ ಕಾಲಮ್‌ಗಳನ್ನು ಸಮತಲ ಕಿರಣಗಳಿಂದ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ, ಇದು ಉತ್ತಮ ಯಾಂತ್ರಿಕ ಶಕ್ತಿ ಮತ್ತು ಸ್ಥಿರತೆಯನ್ನು ಒದಗಿಸುವ ಕಠಿಣ ರಚನೆಯನ್ನು ರೂಪಿಸುತ್ತದೆ. ಈ ವಿನ್ಯಾಸವು ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಅತ್ಯುತ್ತಮ ಕಾಂತೀಯ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ನಿರ್ವಹಿಸುವಾಗ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ವಿವಿಧ ಯಾಂತ್ರಿಕ ಒತ್ತಡಗಳನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ. ಮೂರು -ಹಂತ ಮೂರು-ಕಾಲಮ್ ಕೋರ್ ಮುಚ್ಚಿದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ರೂಪಿಸುತ್ತದೆ, ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಫ್ಲಕ್ಸ್ ಅನ್ನು ಕೇಂದ್ರೀಕರಿಸುತ್ತದೆ ಮತ್ತು ಸೋರಿಕೆ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಫ್ಲಕ್ಸ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ಕೋರ್ ಅನ್ನು ಕಡಿಮೆ-ನಷ್ಟದ ಸಿಲಿಕಾನ್ ಸ್ಟೀಲ್ ಶೀಟ್‌ಗಳಿಂದ ಮಾಡಲಾಗಿದ್ದು ಅದನ್ನು ಒಟ್ಟಿಗೆ ಜೋಡಿಸಲಾಗಿದೆ. ಈ ಸಿಲಿಕಾನ್ ಸ್ಟೀಲ್ ಶೀಟ್‌ಗಳು ಅತ್ಯುತ್ತಮವಾದ ವಿದ್ಯುತ್ಕಾಂತೀಯ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಹೊಂದಿದ್ದು, ಇದು ಎಡ್ಡಿ ಕರೆಂಟ್ ನಷ್ಟಗಳು ಮತ್ತು ಹಿಸ್ಟರೆಸಿಸ್ ನಷ್ಟಗಳನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್‌ಗಳಿಗೆ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ಬಶಿಂಗ್ ರಿಟೈನರ್-ಒಂದು ನಿರ್ಣಾಯಕ ರಚನಾತ್ಮಕ ಘಟಕವಾಗಿದ್ದು, ಹತ್ತು ತೆರೆಯುವಿಕೆಗಳನ್ನು ಮೀರಿದ ಕಾನ್ಫಿಗರೇಶನ್‌ಗಳಲ್ಲಿ ಬುಶಿಂಗ್‌ಗಳನ್ನು ಸುರಕ್ಷಿತಗೊಳಿಸಲು ಮತ್ತು ಸ್ಥಿರಗೊಳಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ದೃಢವಾದ ಯಾಂತ್ರಿಕ ಬೆಂಬಲವನ್ನು ಒದಗಿಸುವ ಮೂಲಕ, ಇದು ಬಹು ಬಶಿಂಗ್ ಸ್ಥಾಪನೆಗಳ ಜೋಡಣೆ ಮತ್ತು ಸಮಗ್ರತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ, ಕಂಪನ, ಥರ್ಮಲ್ ಸೈಕ್ಲಿಂಗ್ ಅಥವಾ ಬಾಹ್ಯ ಬಲದಿಂದ ಹಾನಿಯ ಅಪಾಯಗಳನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ತಗ್ಗಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್‌ನ ದೀರ್ಘಾವಧಿಯ ಸುರಕ್ಷತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

ಅನುಬಂಧ 2 ರಲ್ಲಿ ತೋರಿಸಿರುವಂತೆ ಪರಿವರ್ತಕ ತೈಲ ಟ್ಯಾಂಕ್ ಉಪಕರಣಗಳನ್ನು ಸ್ಥಾಪಿಸಲು ಸೌಲಭ್ಯಗಳನ್ನು ಒದಗಿಸಬೇಕು. ಅದೇ ಸಮಯದಲ್ಲಿ, ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಕಂಪಾರ್ಟ್‌ಮೆಂಟ್‌ನ ಒಳಭಾಗದಿಂದ ವಿದ್ಯುತ್ ಮೀಟರ್‌ನ ಸ್ಥಳಕ್ಕೆ 1-ಇಂಚಿನ ವಾಹಕ ಸ್ಥಾಪನೆ ಸೌಲಭ್ಯವನ್ನು ಒದಗಿಸಬೇಕು. ಎಲ್ಲಾ ಬಾಗಿಲುಗಳು ಯಾವುದೇ ಅಡೆತಡೆಯಿಲ್ಲದೆ ಸಂಪೂರ್ಣವಾಗಿ ತೆರೆಯಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ (ಉದಾಹರಣೆಗೆ ವಿದ್ಯುತ್ ಮೀಟರ್, ಇತ್ಯಾದಿ). ಸ್ಥಿರ ಪ್ರಕಾರದ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ವಿಭಾಗವು ಕನಿಷ್ಟ ಗಾತ್ರದ 16 1/2 ಇಂಚುಗಳು x 33 1/4 ಇಂಚುಗಳಷ್ಟು ಜಾಗವನ್ನು ಒದಗಿಸಿದಾಗ ಮತ್ತು ಅನುಬಂಧ 2 ರಲ್ಲಿ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ ಎತ್ತರದಲ್ಲಿ, ಯಾವುದೇ ಉಪಕರಣ ಸ್ಥಾಪನೆ ಸೌಲಭ್ಯಗಳ ಅಗತ್ಯವಿಲ್ಲ.

ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್‌ಗಳಿಗೆ ಇನ್ಸುಲೇಶನ್ ಫಾಲ್ಟ್ ಡಿಟೆಕ್ಷನ್ (IFD) ಎನ್ನುವುದು ಆನ್‌ಲೈನ್ ಮಾನಿಟರಿಂಗ್ ಸಿಸ್ಟಮ್ ಆಗಿದ್ದು, ಇನ್ಸುಲೇಟಿಂಗ್ ಎಣ್ಣೆಯಲ್ಲಿ ಕರಗಿರುವ ಹೈಡ್ರೋಜನ್ ಗ್ಯಾಸ್ (H₂) ಅನ್ನು ನಿರಂತರವಾಗಿ ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುವ ಮೂಲಕ ಮುಂಚಿನ ಎಚ್ಚರಿಕೆ ಸಾಧನವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ. ಇದು ಆಂತರಿಕ ನಿರೋಧನ ದೋಷಗಳ ಆರಂಭಿಕ ಹಂತಗಳನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ, ಉದಾಹರಣೆಗೆ ಭಾಗಶಃ ವಿಸರ್ಜನೆಗಳು ಅಥವಾ ಅಧಿಕ ಬಿಸಿಯಾಗುವುದು, ಇದು ಹೈಡ್ರೋಜನ್ ಅನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಈ ಸಮಸ್ಯೆಗಳು ಪ್ರಮುಖ ವೈಫಲ್ಯಗಳಾಗಿ ಉಲ್ಬಣಗೊಳ್ಳುವ ಮೊದಲು ಪೂರ್ವಭಾವಿ ನಿರ್ವಹಣೆಗೆ ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ. ಮೂಲಭೂತವಾಗಿ, IFD ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್‌ಗಳಿಗೆ ತಡೆಗಟ್ಟುವ ಆರೋಗ್ಯ ತಪಾಸಣೆಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ, ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ಅವುಗಳ ಆರಂಭಿಕ ಮತ್ತು ಅತ್ಯಂತ ನಿರ್ವಹಿಸಬಹುದಾದ ಹಂತದಲ್ಲಿ ಸುಪ್ತ ದೋಷಗಳನ್ನು ಗುರುತಿಸುವ ಮೂಲಕ ದುರಂತ ಹಾನಿಯನ್ನು ತಡೆಯುತ್ತದೆ.

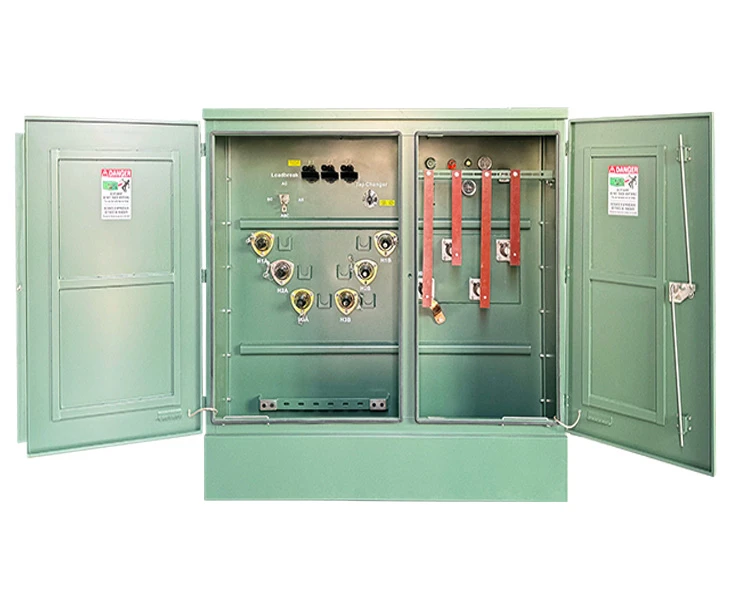

ಪ್ಯಾಡ್-ಮೌಂಟೆಡ್ ಕಂಪಾರ್ಟ್ಮೆಂಟಲೈಸ್ಡ್ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್‌ಗಳು ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಟ್ಯಾಂಕ್ ಮತ್ತು ಹೈ ಮತ್ತು ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಕೇಬಲ್ ಟರ್ಮಿನಲ್ ಕಂಪಾರ್ಟ್‌ಮೆಂಟ್‌ಗಳನ್ನು ಒಳಗೊಂಡಿರಬೇಕು. ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಟ್ಯಾಂಕ್ ಮತ್ತು ವಿಭಾಗಗಳನ್ನು ಪ್ಯಾಡ್ನಲ್ಲಿ ಅನುಸ್ಥಾಪನೆಗೆ ಒಂದು ಘಟಕವಾಗಿ ಜೋಡಿಸಬೇಕು. ಹೊರಭಾಗದಲ್ಲಿ ಯಾವುದೇ ತೆರೆದ ಸ್ಕ್ರೂಗಳು, ಬೋಲ್ಟ್ಗಳು ಅಥವಾ ಇತರ ಬಾಹ್ಯವಾಗಿ ತೆಗೆಯಬಹುದಾದ ಜೋಡಿಸುವ ಸಾಧನಗಳು ಇರಬಾರದು. ಶಾಖೆಗಳು, ಲೋಹದ ಕಡ್ಡಿಗಳು ಅಥವಾ ತಂತಿಗಳಂತಹ ವಿದೇಶಿ ವಸ್ತುಗಳು ಲೈವ್ ಭಾಗಗಳೊಂದಿಗೆ ಸಂಪರ್ಕಕ್ಕೆ ಬರಲು ಯಾವುದೇ ತೆರೆಯುವಿಕೆಗಳು ಇರಬಾರದು. ಕಂಪಾರ್ಟ್ಮೆಂಟ್ ಬಾಗಿಲುಗಳನ್ನು ಲಾಕ್ ಮಾಡಲು ಸೂಕ್ತವಾದ ವಿಧಾನಗಳನ್ನು ಒದಗಿಸಬೇಕು. ಲಗತ್ತಿನಲ್ಲಿ ತೋರಿಸಿರುವಂತೆ NC 2 ಥ್ರೆಡ್ ಕ್ಲಾಸ್‌ನೊಂದಿಗೆ 1/2-ಇಂಚಿನ ಹೆಕ್ಸ್ ಹೆಡ್ ಲಾಕ್ ಬೋಲ್ಟ್ ಮತ್ತು ಲಾಕಿಂಗ್ ಸಾಧನದಿಂದ ಪ್ರತ್ಯೇಕವನ್ನು ಸಹ ಒದಗಿಸಬೇಕು. ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ನ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆಯ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುವುದನ್ನು ತಪ್ಪಿಸಲು ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸವು ವಿಭಾಗಗಳಿಗೆ ನೀರಿನ ಪ್ರವೇಶವನ್ನು (ಪ್ರವಾಹವನ್ನು ಹೊರತುಪಡಿಸಿ) ಮಿತಿಗೊಳಿಸುತ್ತದೆ.

ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಆರು (6) ESNA, ಪರ್ಮಾಲಿ, ಕಾಂಪೊನೆಂಟ್‌ಗಳು, ಸೆಂಟಲ್ ಮ್ಯಾಲೋನಿ ಅಥವಾ ವೆಸ್ಟಿಂಗ್‌ಹೌಸ್ ಹೈ-ವೋಲ್ಟೇಜ್ ಬಶಿಂಗ್ ಹೋಲ್‌ಗಳನ್ನು (ANSI C119.2) ಹೊಂದಿರಬೇಕು, ಬಾಹ್ಯವಾಗಿ ಕ್ಲ್ಯಾಂಪ್ ಮಾಡಲಾಗಿದ್ದು, ರಿಂಗ್ ಮುಖ್ಯ ಪ್ರಕಾರದ ಪ್ರಾಥಮಿಕ ಸಿಸ್ಟಮ್‌ನಿಂದ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಅನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಲೋಡ್ ಅನ್ನು ಸ್ವೀಕರಿಸಲು ಬ್ರೇಕ್ ಪ್ಲಗ್‌ಗಳನ್ನು{3}ಒಡೆಯುತ್ತದೆ. ಎಲಾಸ್ಟಿಮೊಲ್ಡ್ ಸ್ಟೈಲ್ 164BA ಹೋಸ್ಟಿಂಗ್ ರಿಂಗ್ ಅಸೆಂಬ್ಲಿಗಾಗಿ ಫಿಕ್ಚರ್‌ಗಳನ್ನು ಲಗತ್ತು 1 ರಲ್ಲಿ ತೋರಿಸಿರುವ ಸ್ಥಳಗಳಲ್ಲಿ ಒದಗಿಸಬೇಕು. ಕಾರ್ಪ್ರೆನ್, ನೈಟ್ರೈಲ್ ಅಥವಾ ಇತರ ಪುರಸಭೆಯ ಅನುಮೋದಿತ ಗ್ಯಾಸ್ಕೆಟ್ ವಸ್ತುಗಳನ್ನು ಸೀಮಿತಗೊಳಿಸುವ ಸಾಧನಗಳೊಂದಿಗೆ ಒದಗಿಸಬೇಕು. ಹೆಚ್ಚಿನ-ವೋಲ್ಟೇಜ್ ಬಶಿಂಗ್ ರಂಧ್ರಗಳು ಯಾವಾಗಲೂ ಗ್ರೌಂಡೆಡ್ ಟ್ಯಾಂಕ್‌ನೊಂದಿಗೆ ಸಂಪರ್ಕದಲ್ಲಿರುತ್ತವೆ ಎಂಬುದನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಗ್ಯಾಸ್ಕೆಟ್ ವಸ್ತುವನ್ನು ಸರಿಯಾಗಿ ಸ್ಥಾಪಿಸಬೇಕು. ಹೆಚ್ಚಿನ{10}}ವೋಲ್ಟೇಜ್ ಲೀಡ್‌ಗಳ ಉದ್ದವು -ಸೈಟ್‌ನಲ್ಲಿ ಬಶಿಂಗ್ ಬಾವಿಗಳ ಬದಲಿಯನ್ನು ಸುಲಭಗೊಳಿಸಲು ಸಾಕಾಗುತ್ತದೆ.
